SBJX-111型《精密平口鉗》實測繪圖組合訓練裝置
一、產品特點：
1、項目實際化：以小型精密平口鉗為訓練對象；
2、功能系統化：精密平口鉗拆裝、零件測量、裝配圖繪制和零件圖繪制四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：精密平口鉗、組裝與測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、產品功能：
1. 訓練模式
（1）精密平口鉗組裝訓練；
（2）精密平口鉗零件尺寸測量訓練；
（3）精密平口鉗裝配圖繪制訓練；
（4）精密平口鉗零件圖繪制訓練。
2. 訓練內容
（1）精密平口鉗組裝訓練
（2）精密平口鉗零件尺寸測繪
（3）精密平口鉗標準零件確定
（4）精密平口鉗裝配圖繪制
（5）精密平口鉗零件圖繪制
（6）精密平口鉗圖紙文件整理
三、產品參數

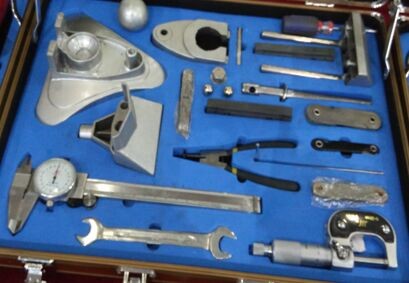

1.外形尺寸: 長*寬*高=40×30×7cm
2.精密測量工具: 帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板
3.專用組裝工具: 外六角扳手、內六角扳手、外卡鉗、螺絲刀
4.測繪部件: 精制小型精密平口鉗（一臺）
（1）尺寸：148.5X146X152（mm）；
（2）鉗口最大移動尺寸：50mm；
（3）螺距：L=1.25mm；
（4）精度等級：7(GB10095-2018)
